Plantillas de Proceso

Una plantilla de proceso es un conjunto declarativo de etapas (operaciones) conectadas en flujo, reusable en tu plano de planta digital-twin. Zentto proporciona una biblioteca de plantillas de sistema (modelos probados por industria) que puedes aplicar directamente al plano sin escribir código.

Flujo del usuario

Vista no técnica del proceso. Pensada para personal de operación, planificación y supervisión de piso.

Editable en draw.io: descarga el SVG → en draw.io: File → Import from → Device → selecciona el SVG. Cada nodo queda editable.

El flujo típico es:

1. Elegir plantilla desde la biblioteca de sistema (automotriz, alimentos, bebidas, textil, etc.)
2. Aplicar al plano — genera automáticamente los nodos de etapas y sus conexiones en el digital-twin
3. Enlazar máquinas — asigna máquinas/centros de trabajo reales a cada etapa
4. Operar y monitorear — el sistema rastrea OEE, ciclos, cuellos de botella, según los tiempos de ciclo definidos

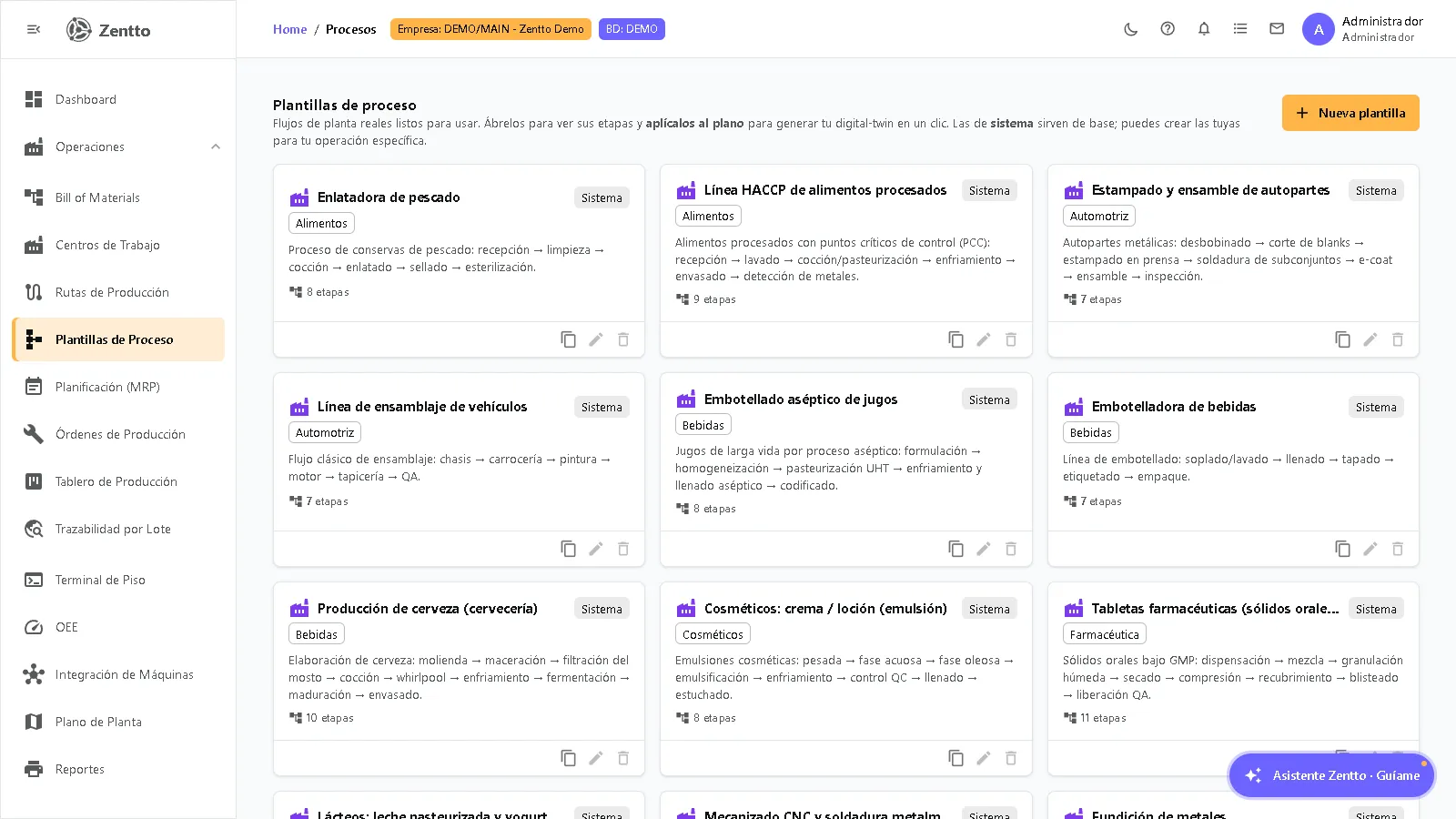

Biblioteca de plantillas de sistema

Industria	Plantilla	Etapas clave	Descripción
Automotriz	Línea de ensamblaje de vehículos	Estampado → Soldadura → Pintura → Motor → Tapicería → QA	Flujo clásico de manufactura por lote; buffer de pintura para desacople
Bebidas	Embotelladora	Lavado/soplado → Llenado → Tapado → Etiquetado → Empaque	Línea continua de alta velocidad (6-8 seg/ciclo); reglas de rate-matching
Alimentos	Enlatadora de pescado	Recepción → Limpieza → Cocción → Enlatado → Sellado → Esterilización	Proceso batch con etapa térmica larga (240 seg); buffer enfriado intermediario
Plásticos	Inyección y moldeado	Alimentación → Inyección → Enfriadero → Desmoldeo → Trimming → Inspección	Cadencia rápida; post-procesos en paralelo
Textil	Hilado y tejido	Cardado → Hilado → Teñido → Tejido → Acabado → Empaque	Procesos batch; tiempos de ciclo variables por tipo de fibra
Metalmecánica CNC	Mecanizado y ensamblaje	Setup → Desbaste → Acabado → Verificación → Inspección → Embalaje	Trabajo por orden; inspección cada 5 ciclos
Farmacéutica GMP	Lote controlado	Recepción → Pesaje → Mezcla → Granulación → Compresión → Empaque → Cuarentena	Trazabilidad lote; buffer de cuarentena regulatoria
Panadería	Horno continuo	Mezcla → Fermentación → Moldeado → Horneado → Enfriado → Empaque	Tiempos variables por tipo de producto

Cómo aplicar una plantilla

1. Ve a Manufactura → Procesos → Plantillas
2. En la biblioteca de sistema, haz clic en la plantilla deseada
3. Verás un preview de las etapas y conexiones
4. Haz clic en Aplicar al plano y selecciona o nombra el plano destino
5. El sistema genera automáticamente los nodos (etapas) y aristas (flujo) en tu digital-twin
6. En el plano resultante, puedes:
   • Enlazar máquinas: asigna máquinas catalogadas a cada etapa
   • Editar etapas: modifica tiempos de ciclo, reglas de buffer, etc.
   • Guardar como plantilla propia: usa “Guardar como plantilla de empresa” para reusar tu versión

Duplicar y personalizar

Si necesitas una plantilla similar a una de sistema pero con ajustes propios:

1. Ve a Manufactura → Procesos → Plantillas
2. Selecciona la plantilla de sistema
3. Haz clic en Duplicar → se crea una copia editable con nombre <original> [Tu empresa]
4. Edita las etapas, tiempos de ciclo, conexiones según tu línea real
5. Guarda los cambios
6. La plantilla duplicada queda en tu catálogo privado (solo tu empresa la ve)

Crear una plantilla nueva con el Wizard

Para procesos que no encajan en la biblioteca:

1. Ve a Manufactura → Procesos → Nueva plantilla (botón ”+ Crear”)
2. El wizard te guía paso a paso:
   • Nombre y descripción de tu proceso
   • Tipo de industria (opcional, para categorizar)
   • Agregar etapas: nombra cada operación, elige tipo (máquina, centro de trabajo, buffer, entrada/salida)
   • Establecer flujo: conecta etapas en orden (A → B → C)
   • Tiempos de ciclo: define segundos/minutos por etapa (usado para OEE y planificación)
3. Guarda; la plantilla queda lista para aplicar al plano cuantas veces necesites

Buenas prácticas de diseño

Al crear tu proceso, sigue estas reglas para máxima claridad y eficiencia:

Práctica	Por qué	Ejemplo
Etapas por operación unitaria	Facilita análisis de cuellos de botella y asignación de personal	Usa “Soldadura”, no “Soldadura + Limpieza”
Nombra por función, no por máquina	Permite reasignar máquinas sin rediseñar el proceso	”Llenado” (no “Llenadoras PLC-3000”)
Ordena secuencial	El flujo en el plano sigue tu orden; desorden = layout confuso	Siempre izq → derecha o arriba → abajo
Agrupa por afinidad	Bufferes entre ciclos largos previenen acumulación	Cocción (180s) + Buffer (200 espacios) → Enlatado (12s)
Enlaza máquinas por código	Permite cambios de capacidad sin tocar el proceso	Máquina: “SOL-001”; Etapa: “Soldadura” (flexible a SOL-002)
Define tiempo de ciclo real	Cálculo OEE y Takt dependen de esto	Mide 10 ciclos, promedia, agrega 5% amortiguador
Reserva etapas QA/Inspección	Visible en OEE (Calidad), facilita rastreo de defectos	Inspección final + Inspección cada N ciclos

---

Flujo técnico

Vista técnica para desarrolladores: endpoints, stored procedures, tablas y servicios involucrados.

Editable en draw.io: descarga el SVG → File → Import from → Device.

Modelo de datos

mfg.ProcessTemplate
  ProcessTemplateId         BIGINT (PK)
  CompanyId                 INT (NULL para sistema, >0 para empresa)
  Name                      VARCHAR(150) — nombre único por CompanyId
  Industry                  VARCHAR(80) — "Automotriz", "Bebidas", etc.
  Description               VARCHAR(500)
  Stages                    JSONB — array [{ seq, name, kind, cycleSec, rule }]
  Edges                     JSONB — array [{ from, to }] por seq
  IsSystem                  BOOL (TRUE → plantillas globales, no editables)
  IsActive                  BOOL
  CreatedAt, UpdatedAt      TIMESTAMP

Stages schema:
  {
    "seq": 10,                        // orden (10, 20, 30...)
    "name": "Estampado",              // nombre operativo
    "kind": "machine|workcenter|buffer|input|output",
    "cycleSec": 90,                   // tiempo ciclo en segundos
    "rule": "rate<=step-20 OR capacity>500"  // reglas opcionales (PLC/MES)
  }

Edges schema:
  {
    "from": 10,                       // seq origen
    "to": 20                          // seq destino
  }

Endpoints (REST)

Método	Endpoint	Descripción
GET	/v1/manufactura/procesos/plantillas	Listar plantillas de sistema + empresa (p_company_id)
GET	/v1/manufactura/procesos/plantillas/:id	Detalle: Stages + Edges + metadatos
POST	/v1/manufactura/procesos/plantillas	Crear plantilla propia (IsSystem=false)
PUT	/v1/manufactura/procesos/plantillas/:id	Editar (solo propias; IsSystem=false)
DELETE	/v1/manufactura/procesos/plantillas/:id	Eliminar plantilla propia
POST	/v1/manufactura/procesos/plantillas/:id/duplicar	Copiar plantilla de sistema → plantilla de empresa
POST	/v1/manufactura/procesos/plantillas/:id/aplicar-plano	Generar digital-twin: convierte Stages→nodos, Edges→aristas en mfg.PlantLayout

Stored Procedures (PostgreSQL)

SP	Parámetros	Resultado
usp_mfg_processtemplate_list	p_company_id	TABLE(ProcessTemplateId, …, StageCount)
usp_mfg_processtemplate_get	p_company_id, p_id	TABLE(ProcessTemplateId, …)
usp_mfg_processtemplate_upsert	p_company_id, p_id, p_name, p_industry, p_description, p_stages jsonb, p_edges jsonb, p_is_active	TABLE(ok, mensaje, ProcessTemplateId)
usp_mfg_processtemplate_apply_to_layout	p_company_id, p_id, p_layout_name=‘default’, p_user_id	TABLE(ok, mensaje) — genera mfg.PlantLayout con nodos + aristas

Nota: usp_mfg_processtemplate_apply_to_layout es idempotente: si el plano ya existe (mismo CompanyId + Name), lo reemplaza. Los nodos se posicionan automáticamente en fila (x = 60 + idx×180, y = 140).

Tabla PlantLayout (resultado de apply)

mfg.PlantLayout
  PlantLayoutId             BIGINT (PK)
  CompanyId                 INT (FK)
  Name                      VARCHAR(100) — "default", "linea-2", etc.
  Layout                    JSONB
    {
      "nodes": [
        { "id": "st10", "x": 60, "y": 140, "w": 140, "h": 76,
          "label": "Estampado", "kind": "machine", "machineId": null }
        ...
      ],
      "edges": [
        { "from": "st10", "to": "st20" }
      ]
    }
  UpdatedByUserId           INT (FK → sec.User)
  UpdatedAt                 TIMESTAMP

// Tras apply, usuario enlaza máquinas por UI:
// nodes[i].machineId = mfg.MachineId (FK mfg.Machine)

Componentes Frontend

Componente	Ubicación	Uso
ProcessTemplateList.tsx	module-manufactura/procesos/templates/	Tabla de plantillas; filtros por industria, isSystem
ProcessTemplateDetail.tsx	module-manufactura/procesos/templates/	Preview de Stages; botones Aplicar/Duplicar
ProcessTemplateForm.tsx	module-manufactura/procesos/templates/	Form: nombre, industria, jsonb stages/edges; editor visual
ProcessTemplateWizard.tsx	module-manufactura/procesos/templates/	Wizard paso-a-paso: agregar etapas, conectar, guardar
PlantLayoutEditor.tsx	module-manufactura/plano/	Canvas SVG: muestra nodos + aristas; permite enlazar máquinas (drag-drop)

Flujo técnico de “aplicar plantilla”

Browser: POST /v1/manufactura/procesos/plantillas/123/aplicar-plano
           { layoutName: "linea-principal", userId: 42 }
           ↓
API Route: /v1/manufactura/procesos/[...].ts
           ↓
callSpTx('usp_mfg_processtemplate_apply_to_layout',
         [companyId, templateId, layoutName, userId])
           ↓
SP: SELECT Stages, Edges FROM mfg.ProcessTemplate
    → foreach stage: jsonb_build_object (nodo con posición calculada)
    → foreach edge:   mapear seq→ids de nodo
    → INSERT/UPDATE mfg.PlantLayout con Layout JSONB
           ↓
API Response: { ok: 1, mensaje: "Plano generado con 7 etapas" }
           ↓
Browser: PlantLayoutEditor renderiza nodos en canvas
         Usuario enlaza máquinas por UI (PATCH /v1/manufactura/plano/:id)

Tabla de componentes técnicos

Componente	Tipo	Ubicación	Responsabilidad
processTemplate.routes.ts	Routes Express	web/api/src/routes/manufactura/	GET/POST/PUT/DELETE /plantillas, POST /plantillas/:id/aplicar-plano, etc.
usp_mfg_processtemplate_list	Stored Procedure	web/api/sqlweb-pg/includes/sp/usp_mfg_processtemplate_*.sql	SELECT plantillas sistema + empresa
usp_mfg_processtemplate_apply_to_layout	Stored Procedure	web/api/sqlweb-pg/includes/sp/usp_mfg_processtemplate_*.sql	Genera mfg.PlantLayout a partir de Stages/Edges
mfg.ProcessTemplate	Tabla PostgreSQL	web/api/migrations/postgres/00292_mfg_process_templates.sql	Persistencia plantillas + seeds
mfg.PlantLayout	Tabla PostgreSQL	web/api/migrations/postgres/00289_mfg_plant_layout.sql	Resultado de apply; nodos + aristas del digital-twin
ProcessTemplateList.tsx	Componente React	web/modular-frontend/packages/module-manufactura/procesos/templates/	UI lista de plantillas
PlantLayoutEditor.tsx	Componente React	web/modular-frontend/packages/module-manufactura/plano/	Canvas interactivo del plano; enlace de máquinas
callSpTx	Helper	web/api/src/db/query.ts	Invoca SP en transacción; manejo de errores standar

---

Estándares para crear tu proceso

Cuando diseñes una plantilla nueva, respeta estas convenciones para asegurar compatibilidad con el motor MES de Zentto:

1. Nomenclatura de etapas

• Acción + objeto: “Corte de chapa”, “Soldadura de costuras”, “Empaque de cajas”
• Evita marcas o máquinas: NO “Horno Zwick”, SÍ “Cocción”
• Consistencia: si usas “Inspección”, úsalo igual en todas las plantillas de tu industria
• Mayúscula inicial, minúsculas resto (excepto acrónimos: “QA”, “CNC”)

Ejemplo correcto:

[
  { "seq": 10, "name": "Recepción de materiales", "kind": "input" },
  { "seq": 20, "name": "Corte de chapa", "kind": "machine", "cycleSec": 45 },
  { "seq": 30, "name": "Soldadura", "kind": "machine", "cycleSec": 120 },
  { "seq": 40, "name": "Inspección visual", "kind": "workcenter", "cycleSec": 30 },
  { "seq": 50, "name": "Empaque", "kind": "workcenter", "cycleSec": 60 },
  { "seq": 60, "name": "Salida a cliente", "kind": "output" }
]

2. Secuenciación y seq

• Incrementa de 10 en 10 (10, 20, 30…), no consecutivos (1, 2, 3). Esto permite insertar etapas intermedias sin renumerar.
• Orden izquierda-derecha en el plano: el sistema posiciona nodos por índice; seq creciente = layout limpio.

3. Tipos de etapa (kind)

kind	Uso	Nota
input	Entrada de material/componentes	No tiene máquina asignada; no consume tiempo
machine	Máquina automatizada	cycleSec OBLIGATORIO; puede tener reglas PLC
workcenter	Centro de trabajo manual/semi-automatizado	cycleSec requerido; MES rastrea personal asignado
buffer	Almacenamiento intermedio, desacople	cycleSec = capacidad en unidades (opcional); “parking”
output	Salida a cliente o almacén	No consumo de recursos

4. Tiempos de ciclo (cycleSec)

• Mide en segundos. Formato: 45, 120, 180, etc.
• No es tiempo de setup. Es el promedio de tiempo entre unidades consumidas.
  • Máquina: 10 piezas / min → cycleSec = 6
  • Operario manual: 4 piezas / min → cycleSec = 15
• Incluye amortiguador de variabilidad: si el rango es 40-50s, usa 45-50 (no 40).
• Cuellos de botella: si una etapa tiene cycleSec >> anterior, agrega un buffer para evitar acumulación.

Ejemplo:

Llenado → 6s/botella
Tapado  → 6s/botella
Etiquetado → 7s/botella  ← cuello de botella (+1s acumula 600 botellas/hora)
              → Agregar Buffer entre Tapado y Etiquetado: capacidad 200 botellas

5. Conexiones (Edges)

• Mapea por seq (número de etapa), no por índice.
• Cada edge = flujo de material entre etapas.
• Ramificaciones: soportadas. Una salida puede ir a múltiples destinos.

Ejemplo (embotelladora con paralelo en empaque):

"Edges": [
  { "from": 10, "to": 20 },    // Entrada → Lavado
  { "from": 20, "to": 30 },    // Lavado → Llenado
  { "from": 30, "to": 40 },    // Llenado → Tapado
  { "from": 40, "to": 50 },    // Tapado → Etiquetado
  { "from": 50, "to": 60 },    // Etiquetado → Empaque
  { "from": 50, "to": 70 }     // Etiquetado → Salida (by-pass si defecto)
]

6. Reglas opcionales (rule)

Si tu proceso tiene lógica condicional (MES/PLC), úsala para documentar reglas de flujo:

{
  "seq": 30,
  "name": "Llenado",
  "kind": "machine",
  "cycleSec": 6,
  "rule": "rate <= tapado AND temp > 65 AND nivel_tanque > 50"
}

Reglas comunes:

• rate <= NOMBRE_ETAPA — no avanzar hasta que NOMBRE_ETAPA consuma al ritmo actual
• capacity > N — si capacidad buffer > N, avanzar
• temp > 50 — condiciones físicas monitoreadas por sensores
• shift == turno_1 — flujo diferente por turno
• defect_count < 5 — quality gates

Nota: Las reglas aquí son documentación del MES. El motor real de decisiones vive en el PLC o en el servicio de orquestación (manufactura-orchestrator). El SP no las valida; solo las almacena.

7. Industria y descripción

{
  "Industry": "Textil",
  "Description": "Proceso de hilado y tejido para telas de algodón 100%. Ciclos batch por tipo de fibra; tiempos variables 40-180s por etapa según grosor."
}

• Industry: facilita búsqueda en la biblioteca; categoriza por vertical.
• Description: 2-3 oraciones; documenta variantes de ciclo, restricciones, normas (GMP, HACCP).

8. Validación en el UI

Antes de guardar una plantilla nueva en el wizard, verifica:

✓ Nombre NO vacío ni duplicado en tu empresa
✓ Al menos 2 etapas (mínimo Entrada → Salida)
✓ Todas las etapas tiene seq ≥ 10, incremento de 10
✓ Etapas machine/workcenter tienen cycleSec > 0
✓ Cada edge referencia seq existentes
✓ Sin ciclos (A → B → A)
✓ Descripción ≤ 500 caracteres

Ejemplo de plantilla válida mínima:

{
  "Name": "Proceso simple",
  "Industry": "Artesanía",
  "Description": "Entrada → Manufactura → Salida",
  "Stages": [
    { "seq": 10, "name": "Recepción", "kind": "input" },
    { "seq": 20, "name": "Trabajo", "kind": "machine", "cycleSec": 60 },
    { "seq": 30, "name": "Salida", "kind": "output" }
  ],
  "Edges": [
    { "from": 10, "to": 20 },
    { "from": 20, "to": 30 }
  ]
}

---

Próximos pasos

• Duplica una plantilla de sistema para adaptarla a tu línea real
• Crea tu primera plantilla con el wizard (30 min aprox.)
• Aplica al plano y enlaza máquinas desde el editor visual
• Monitorea OEE en tiempo real: Zentto calcula automáticamente Disponibilidad, Rendimiento, Calidad

Para soporte técnico o consultas sobre reglas PLC, contacta a tu administrador MES.
