OEE — Eficiencia global de equipos
El dashboard de OEE (Overall Equipment Effectiveness) muestra la eficiencia global de cada centro de trabajo con medidores radiales. Se calcula automáticamente de los registros del Terminal de piso — no requiere captura adicional.
Para qué sirve
Sección titulada «Para qué sirve»Medir qué tan bien se aprovechan los equipos con el estándar de la industria:
OEE = Disponibilidad × Rendimiento × Calidad| Dimensión | Qué mide |
|---|---|
| Disponibilidad | Minutos activos vs. minutos planificados del turno |
| Rendimiento | Ritmo real vs. capacidad del centro |
| Calidad | Piezas buenas vs. total producido (buenas + merma) |
Cómo acceder
Sección titulada «Cómo acceder»Navegar a Manufactura → OEE en el menú lateral. La misma vista de medidores aparece también en la pestaña OEE de Integración de Máquinas y en el cockpit del Dashboard (“OEE en vivo”).

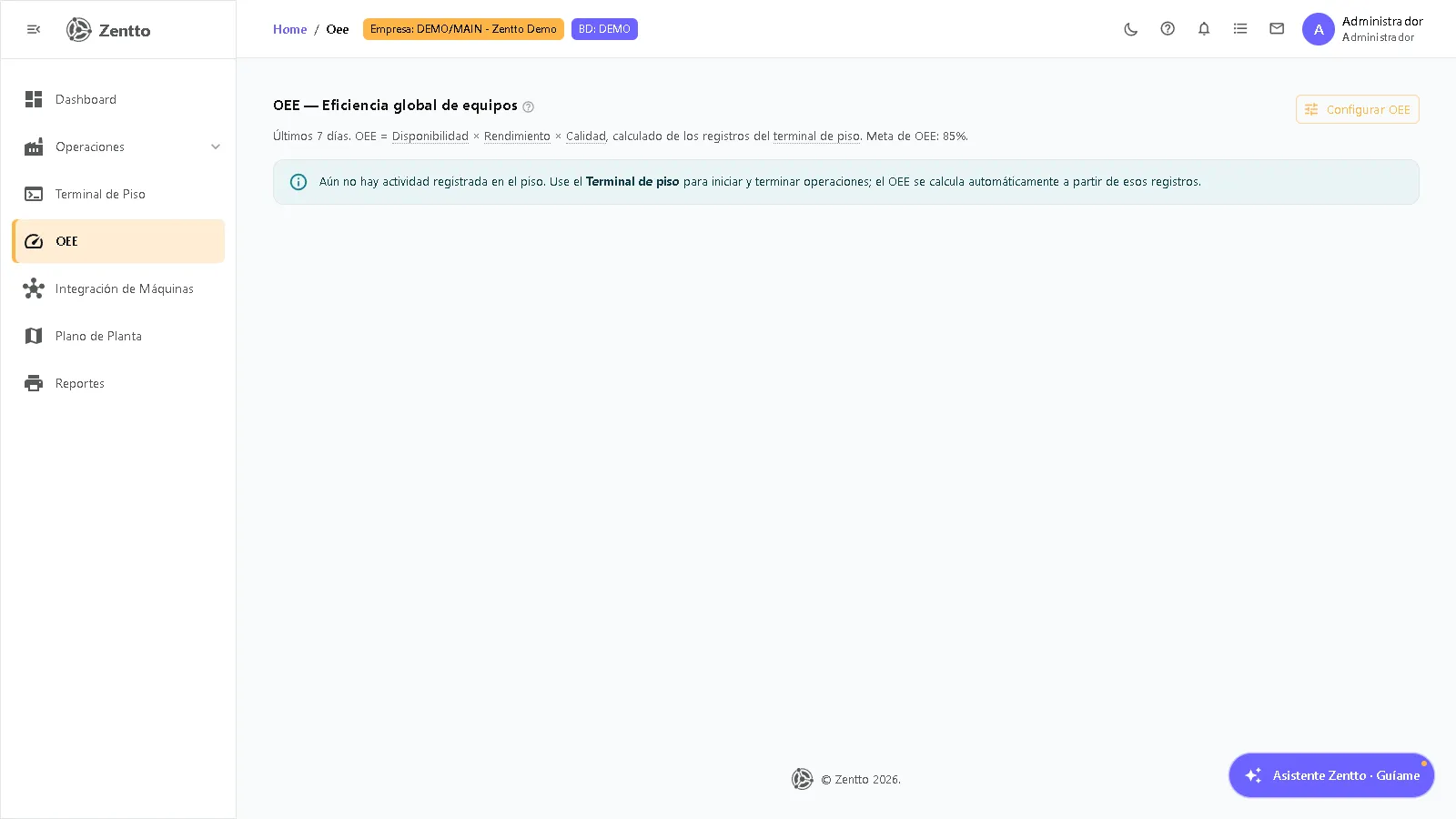

Qué muestra
Sección titulada «Qué muestra»- Un medidor por centro de trabajo con actividad (últimos 7 días): OEE % con umbrales de color (verde/ámbar/rojo), minutos activos, desglose Disponibilidad / Rendimiento / Calidad, y piezas buenas · merma.
- Si aún no hay actividad en el piso, la pantalla lo indica y sugiere usar el Terminal de piso.
- Los datos se refrescan automáticamente (cada 30 segundos).
Configurar OEE (metas y umbrales)
Sección titulada «Configurar OEE (metas y umbrales)»El botón Configurar OEE abre la configuración por empresa:
| Parámetro | Descripción |
|---|---|
| Meta de OEE | Objetivo de OEE mostrado en la pantalla |
| Minutos de turno | Base del cálculo de Disponibilidad |
| Umbrales verde/ámbar por dimensión | good/warn para Disponibilidad, Rendimiento, Calidad y OEE — controlan los colores de medidores y semáforos |
Flujo técnico
Sección titulada «Flujo técnico»| Componente | Tipo | Ubicación |
|---|---|---|
GET /v1/manufactura/oee?from=&to= |
Route Express (OEE por centro) | web/api/src/modules/manufactura/routes.ts |
GET/PUT /v1/manufactura/oee/config |
Route Express (metas y umbrales por empresa) | web/api/src/modules/manufactura/routes.ts |
usp_mfg_oee_bycenter, usp_mfg_oeeconfig_get/upsert |
Funciones PL/pgSQL (PostgreSQL) | web/api/sqlweb-pg/ |
@zentto/gauge (<zentto-gauge>) |
Web component de medidor radial | paquete npm @zentto |
OeeDashboardPage.tsx (exporta OeeGaugesView reutilizable), OeeConfigDialog.tsx |
Componentes Frontend | web/modular-frontend/packages/module-manufactura/src/components/ |
